Diagrama de color o croma de la C.I.E.

La Comisión Internacional para la Iluminación (C.I.E.) propuso en 1931, las longitudes de onda correspondientes a los tres colores primarios aditivos: 435.8 nm para el azul, 546.1 nm para el verde y 700 nm para el rojo (nm abreviación de nanómetro 10-9 m).

Si se normaliza la intensidad de una imagen, de tal forma que la suma de la intensidad de cada una de las tres componentes sea igual a 1, puede establecerse un diagrama de croma partiendo de las siguientes relaciones (si denominamos x a la intensidad de la componente roja, y a la del verde y z a la del azul)

1 = x + y + z,

o lo que es lo mismo:                                                               z = 1-(x + y)

Así, en un diagrama cuyos ejes representen las variables x e y podemos representar las distintas cromas,  ya que la componente z se deriva automáticamente de las dos anteriores.

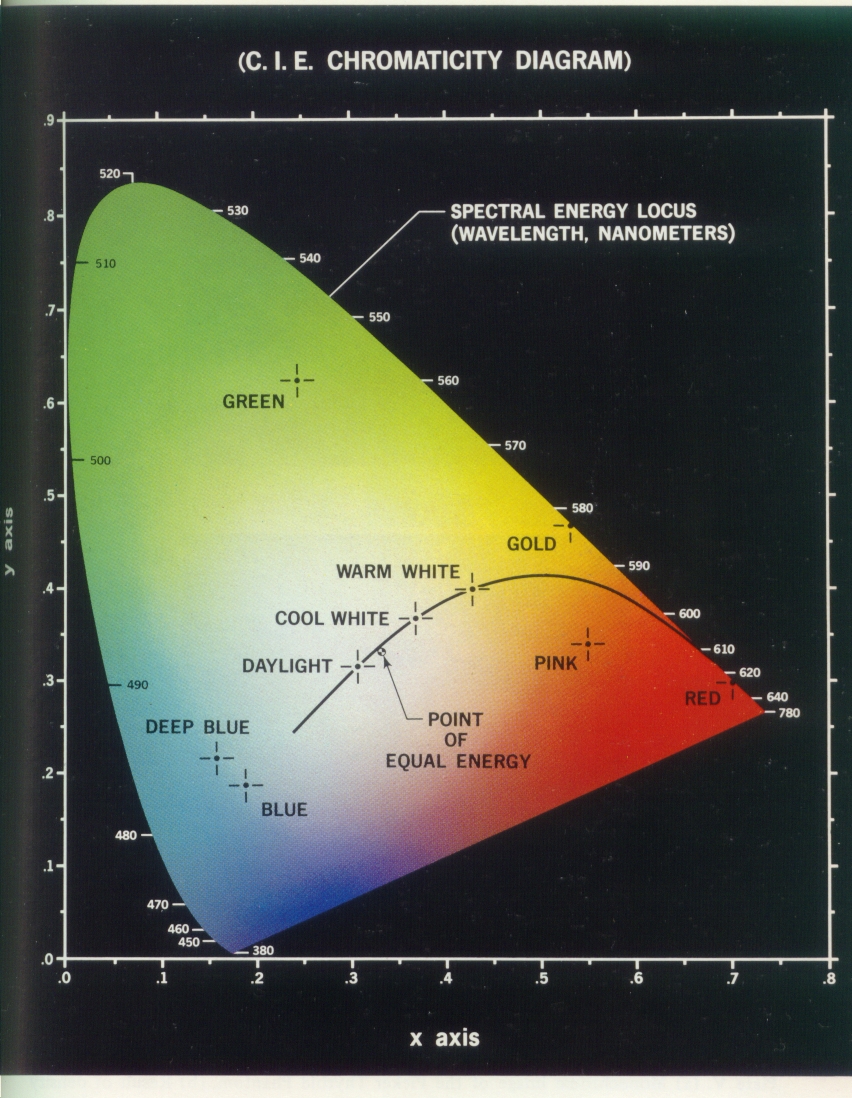

El diagrama de cromacidad o de tonos de la CIE, es un espacio plano con un eje x'=x/z y un eje y'=y/z

El borde del diagrama (spectral energy locus) corresponde al locus de los colores correspondientes a las longitudes de onda puras entre 380 nm (azul púrpura) y 780 nm (rojo lejano), fuera de estos límites las longitudes del espectro electromagnético no son visibles al ojo humano o lo que es lo mismo, los conos del ojo humano sólo son excitables para las longitudes de onda comprendidas entre estos dos límites.

El interior del diagrama representa el color de radiaciones en las que se  mezclan, en distintas proporciones, varias longitudes de onda.  El punto de energía neutro (Point of Equal Energy), representa el punto en el que todas las radiaciones entre el azul, verde y rojo tienen la misma intensidad (blanco teórico).

Puede verse como el blanco de la luz natural (daylaight), el blanco de una lámpara fría (cool white) o el blanco de una lámpara incandescente (warm white) difieren sensiblemente del blanco teórico.
